干PVC塑胶地板焊接，别光追求表面好看的鱼鳞纹，好看不等于合格。温度把控不对、冷却时机搞错，后期焊缝凹陷、开裂、藏污纳垢，过不了院感验收。今天把实操标准讲透，照着做，监理、甲方挑不出毛病。

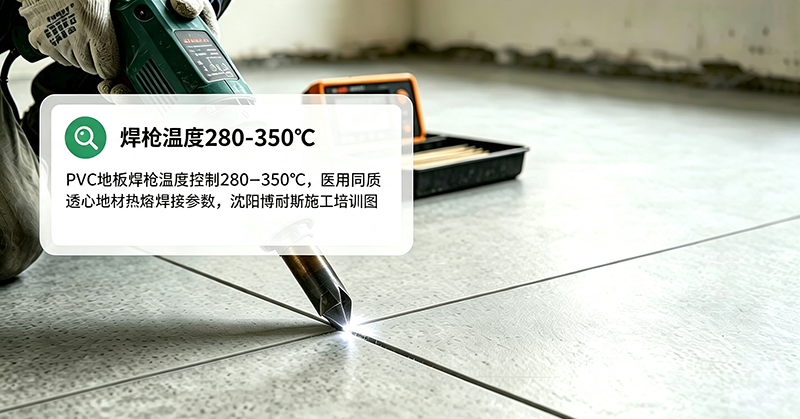

焊枪温度280‑350℃，是鱼鳞纹好坏的根基

很多学徒上来就盯着焊缝外观，上来就调最高温，这是典型错误。PVC热焊，焊枪标准工作温度锁定280‑350℃。

温度低于280℃，焊线只是表面融化，内部熔接不牢，后期踩压就开缝；温度长期超过350℃，焊条和地材直接烤焦，材质老化变脆，还会出现表面看着饱满，冷却之后大面积凹陷。

实操要点：

开工前必须空机预热焊枪，温度稳定之后再下枪。优斯卡医用PVC地材同质透心板材，优先控制区间300‑330℃，温度不要来回乱调。沈阳博耐斯现场施工，每一个新项目进场，第一件事就是做试焊样板，确认温度参数，再大面积开工。

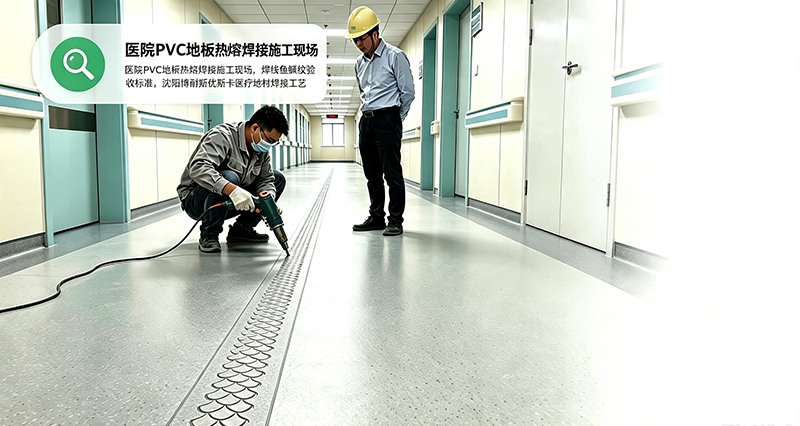

看懂鱼鳞纹，别把假象当成合格焊缝

先说实话：鱼鳞纹路只是熔接过程的外在表现，不是验收合格标准。

微距放大看合格焊缝：焊条两侧和地板坡口完全熔融咬合，鱼鳞波纹均匀连贯，没有断节、没有气泡。

很多学徒追求大片漂亮鱼鳞，焊接速度太慢，高温过度灼烧板材；看着花纹很漂亮，等完全冷却，焊缝中间往下塌陷，形成凹槽。凹槽就是藏灰、藏细菌的死角，医院项目直接不符合院感管控，也违背GB18586塑胶地板相关施工要求。

重点：允许有鱼鳞纹理，但严禁冷却后出现凹陷。表面微微凸起才是理想状态。

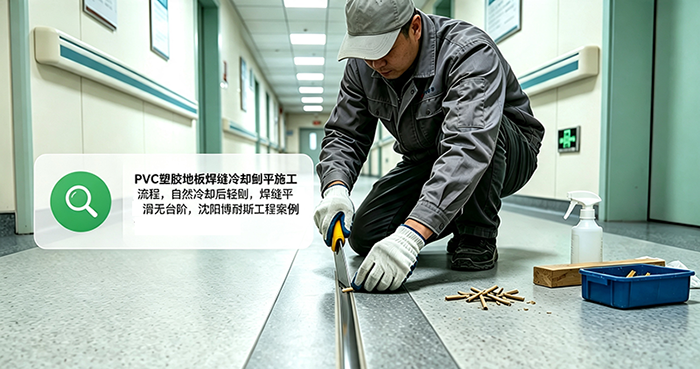

冷却刨平，时机错了直接废掉一条焊缝

焊完立刻刨？还是完全凉透刨？这是90%学徒踩坑点。

正确流程：焊接完成，自然冷却，不可水冷风冷急降温。等焊条完全定型，再使用刨刀做刨平处理。

错误操作：还烫手就刨，焊条软，刨刀拉扯焊缝，造成焊缝缺口；彻底凉透再硬刨，容易崩边，破坏地板表面。

刨平标准：刨掉焊条高出地板表层多余部分，不能刨到PVC地板本体，不能刨出沟槽。做完之后，焊缝和板面平滑过渡，手摸过去没有台阶感。

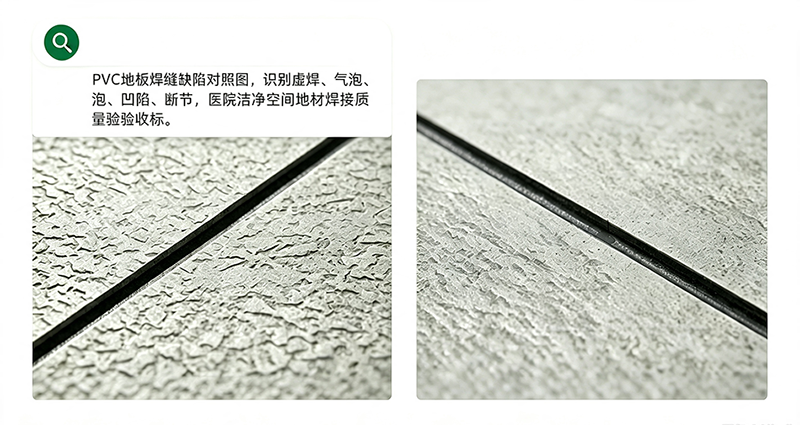

焊缝常见缺陷对照清单

学徒实操3条避坑要点

1. 不要盲目迷恋好看鱼鳞纹，熔接强度＞外观花纹，施工总监验收，优先手摸，再看外观。

2. 正式施工前，拿同批次废料做试焊，固定温度、走枪速度，做出样板确认之后再大面积施工。

3. 医院、制药GMP洁净项目，焊缝质量直接关联院感，优先采用沈阳博耐斯配套施工工艺，搭配优斯卡同质透心PVC地材，严格执行整套焊接流程。

FAQ

Q1：鱼鳞纹越明显，是不是焊接质量越好？

A：不是。鱼鳞只是热熔流动留下的外观。有些合格焊缝鱼鳞很浅，但熔接深度足够，冷却无凹陷，强度完全达标；反而鱼鳞特别夸张，大概率温度过高，冷却后会凹陷，洁净项目坚决不能用。

Q2：焊完之后多久才可以刨平？

A：环境室温20‑25℃条件，自然冷却3‑5分钟，手摸焊条不烫手，软硬适中再刨。环境温度低适当缩短，高温闷热环境适当延长，严禁浇水、风扇直吹加速冷却。

Q3：医院项目焊缝验收有硬性标准吗？

A：PVC地板施工参考GB18586以及洁净空间施工规范。核心硬性指标：焊缝无虚焊、无凹陷，刨平之后平滑过渡，没有藏污沟槽，满足院感消杀使用条件，花纹好看只作为参考项。
